Centralina Camino con velocità ventola proporzionale alla temperatura rivelata
Schema elettrico
Grafico risposta

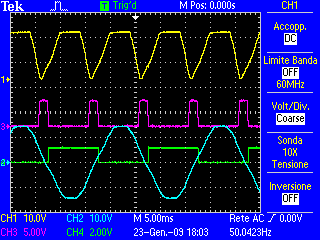

Rilevamento con Tektronix TDS2004B
 |
Giallo: tensione radrizzata ma non livellata Celeste: tensione di rete Verde: toggle entrata in interrupt da ext (Rb0) Viola: Impulso di innesco triac dopo zero crossing |

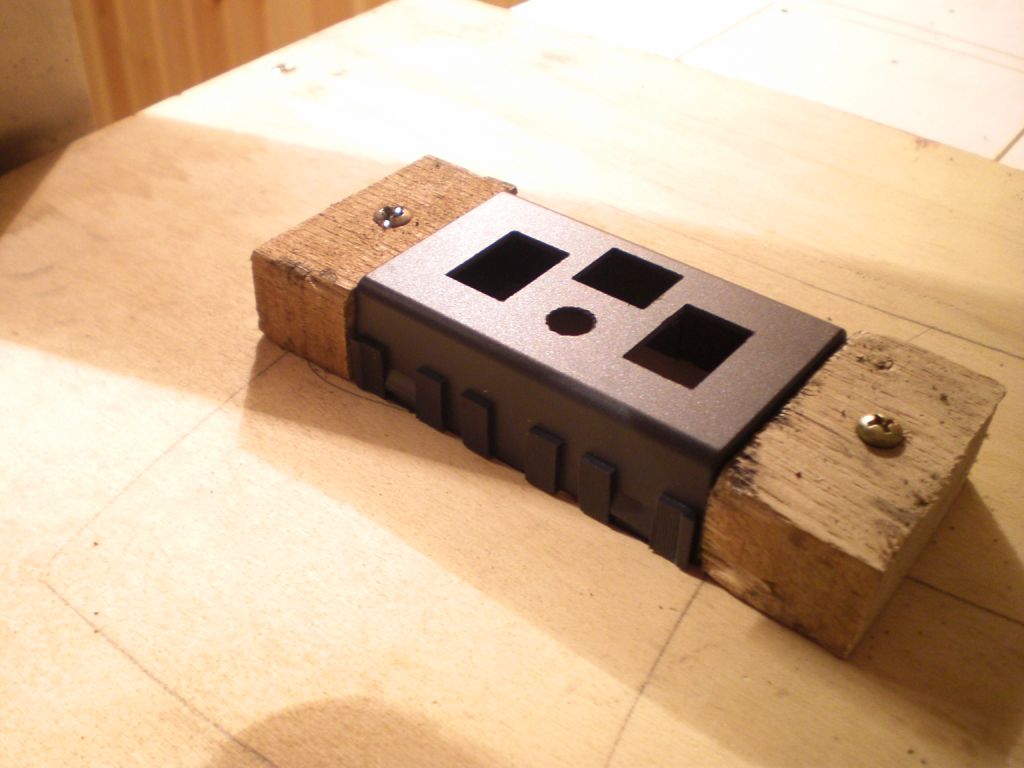

Lavorazione mascherina
