In queste pagine descrivo e documento con alcune foto la costruzione di una CNC hobbistica i lavori non sono ancora terminati, aggiorno le pagine durante l' evoluzione dei lavori, ora c'e' solo l' inizio ......



Un particolare ringraziamento va a DAG50 che mi ha dato un aiuto per quanto riguarda consigli e disegni, un ringraziamento a CIF che ha costruito i vari pezzi usando le sue moderne e precise macchine a controllo numerico.

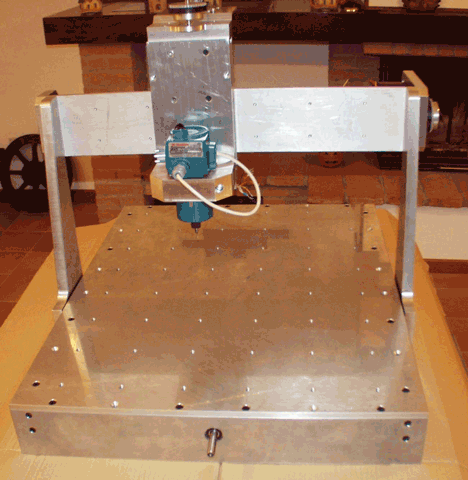

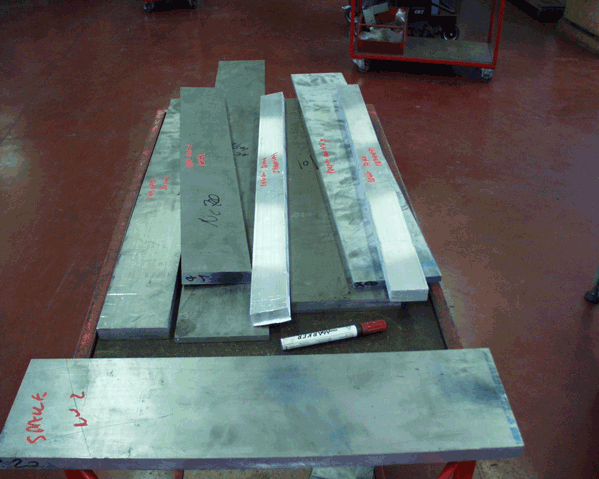

Costruita tutta in allumino di spessore variabile da 10 mm a 20 e in alcuni casi per particolari supporti anche da 40 mm

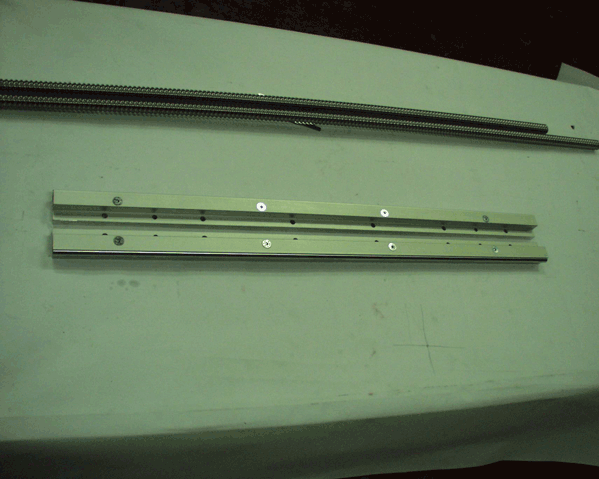

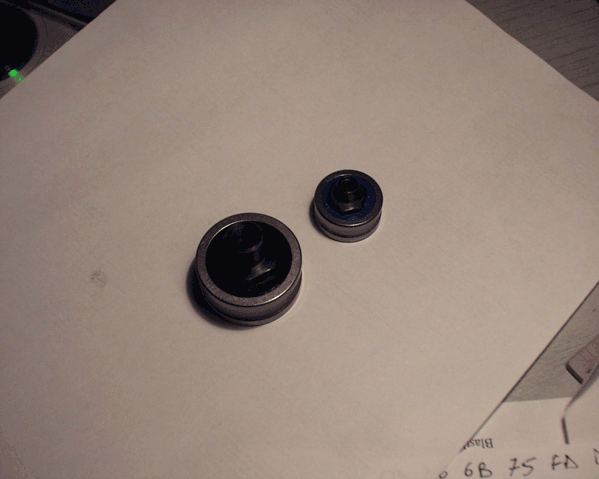

Per lo scorrimento ho usato guide in alluminio con tondino di acciao temprato e rettificato accoppiate alle sue rotelle, quattro per ogni asse, due concentriche e 2 eccentriche.

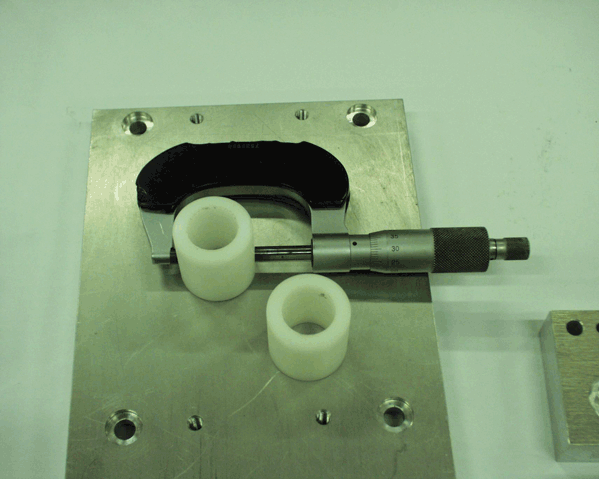

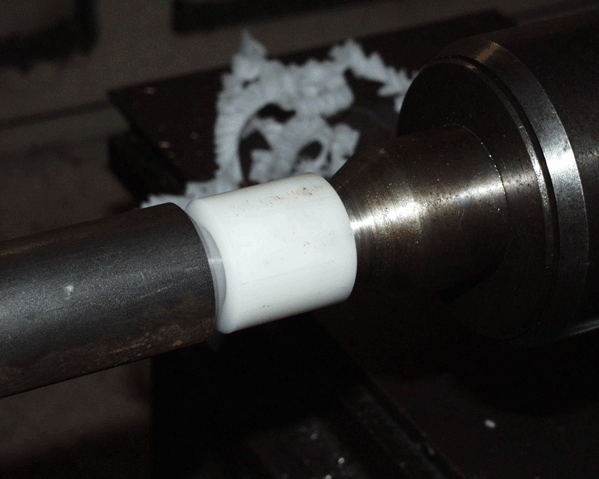

Mentre per lo scorrimento dell' asse Z ho usato barre rettificate cementate e cromate su boccole di teflon.

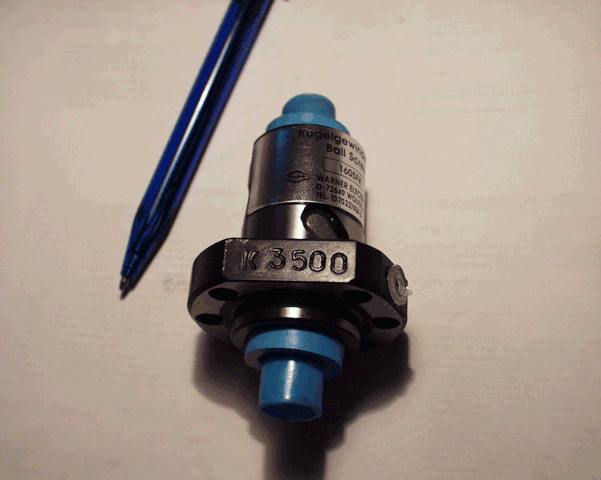

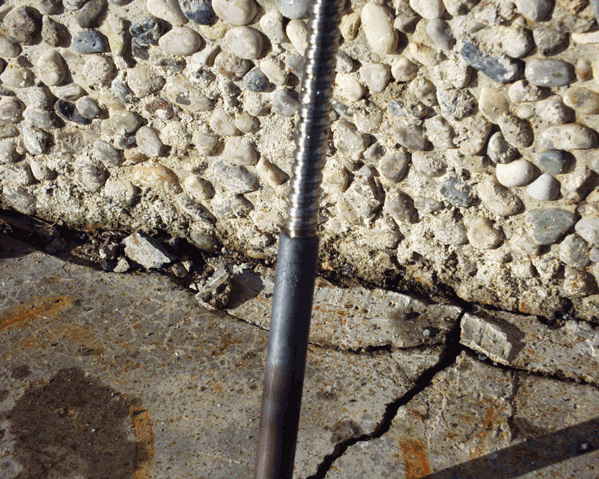

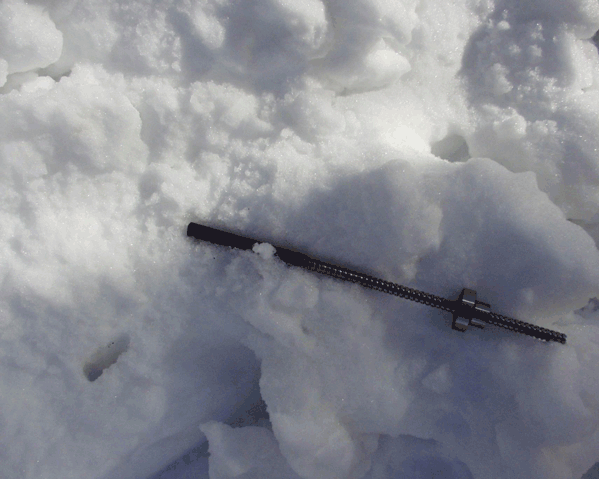

Per lo spostamento barre e chiocciole a ricircolo di sfere di diametro 12 per asse Z e diametro 16 per assi X, Y. La vite dell' asse Z l' ho dovuta modificare allungandola per raggiungere le dimensioni da poter contenere cuscinetti e puleggia; ho tornito una parte terminale della vita e ho costruito un canotto con all' interno il foro 5-10/100 più piccolo l' ho scaldato poi inserito nella vite.



Le viti ruotano su cuscinetti a sfera ed è stato eliminato il gioco assiale tramite molle a tazza e cuscinetti reggispinta.

continua.....
